1、、、配置前的筹备

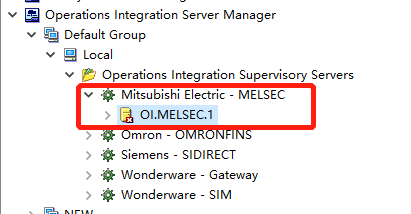

1）必要提前装置好MELSEC驱动，，，可在SMC中发展Operations Integration Server Manager,查看是否已经装置好MELSEC.


注：：从2020R2版本起头常见PLC的驱动装置包已经集成到ASP装置包中，，，可在装置包中直接装置。。。
2）配置好对应的三菱 PLC，，，并确保装置MELSEC驱动的电脑能够Ping通PLC IP，，，

2、、、驱动配置过程
1）打开SMC，，，发展Operations Integration Server Manager》Default Group》Local》Operations Integration Supervisory Server》Allen-Bradley-MELSEC》OI.MELSEC.1》Configuration。。。

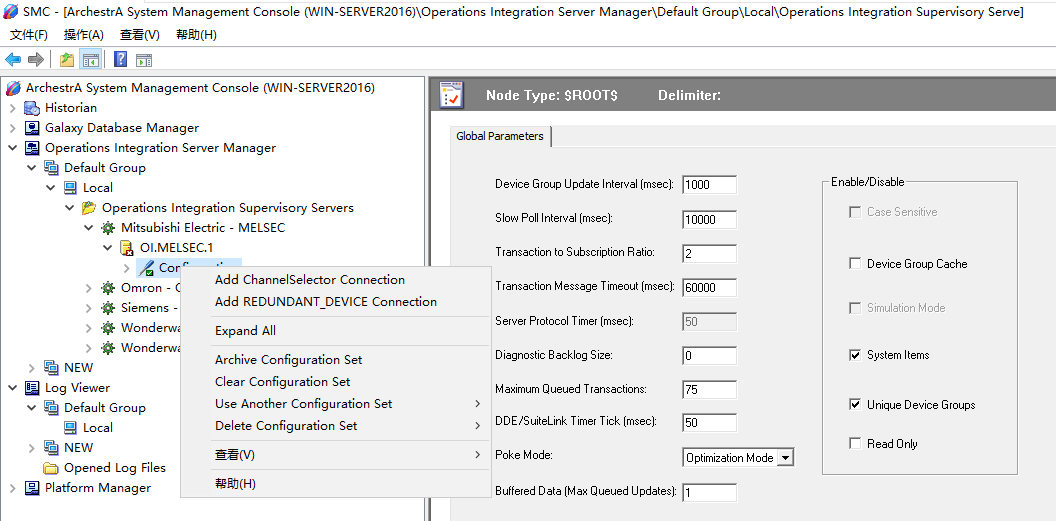

2）左键单击选中PORT，，，之后右键，，，点击Add ChannelSelector Connection。。。


注：：可对此Connection进行定名，，，例如PLC1,此处为默认名。。。：笮鳦onnection均可重定名，，，此例均为默认。。。

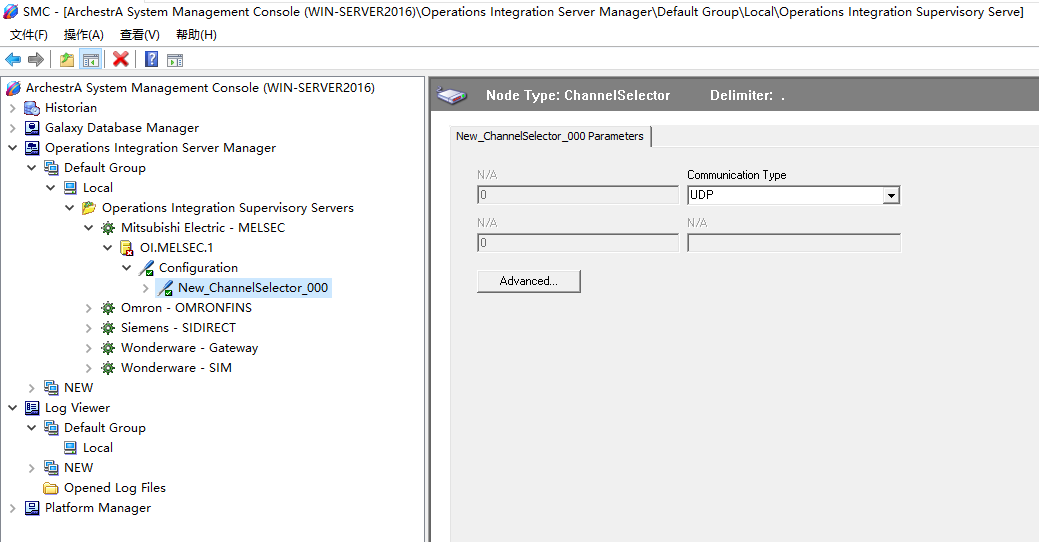

3）在此Connection内，，，选择Communication Type: UDP 、、、TCP 、、、SERIAL。。。

4）UDP衔接


5）TCP 衔接

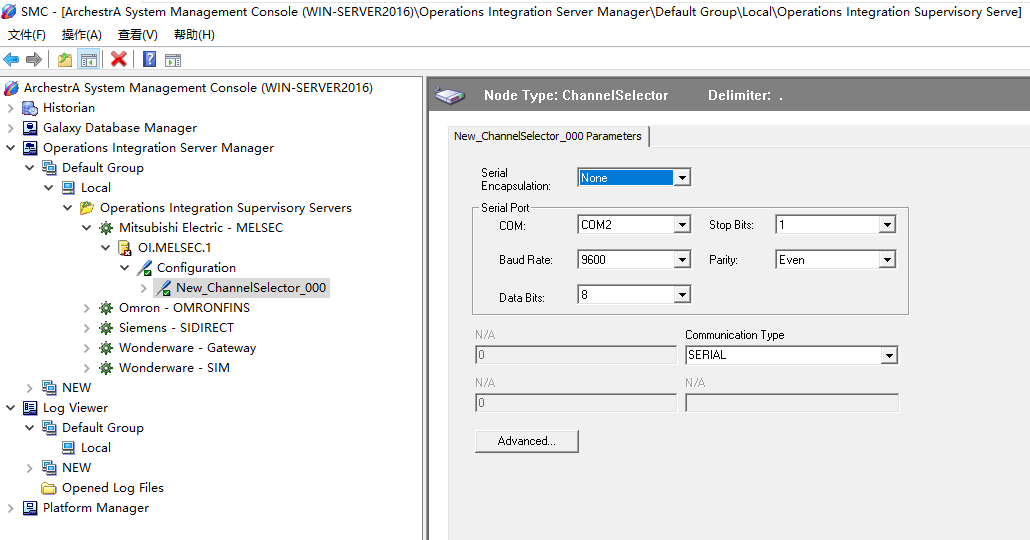

6）SERIAL 衔接

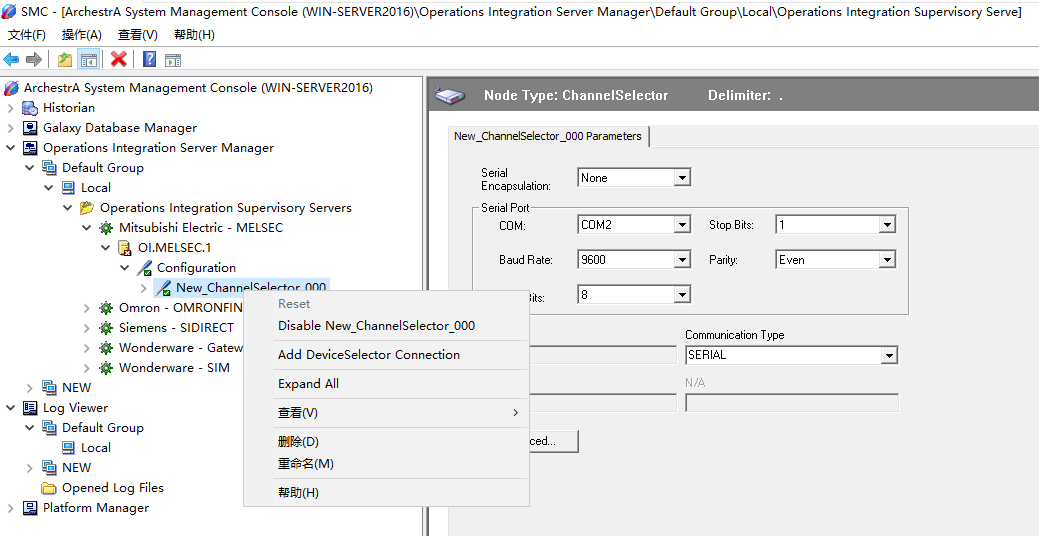

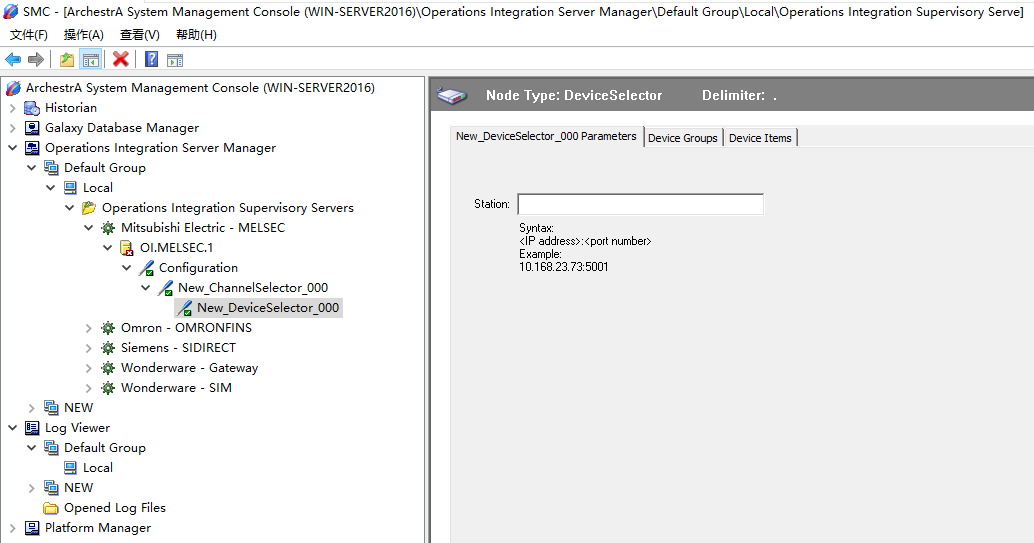

7）而后右键 Add DeviceSelector Connection




以上三种衔接方式在Station别离有分歧的衔接方式：：
（1）UDP 和TCP的方式如下：：
   <IP address>:<port number>
（2）Serial的方式如下：：
<station number>

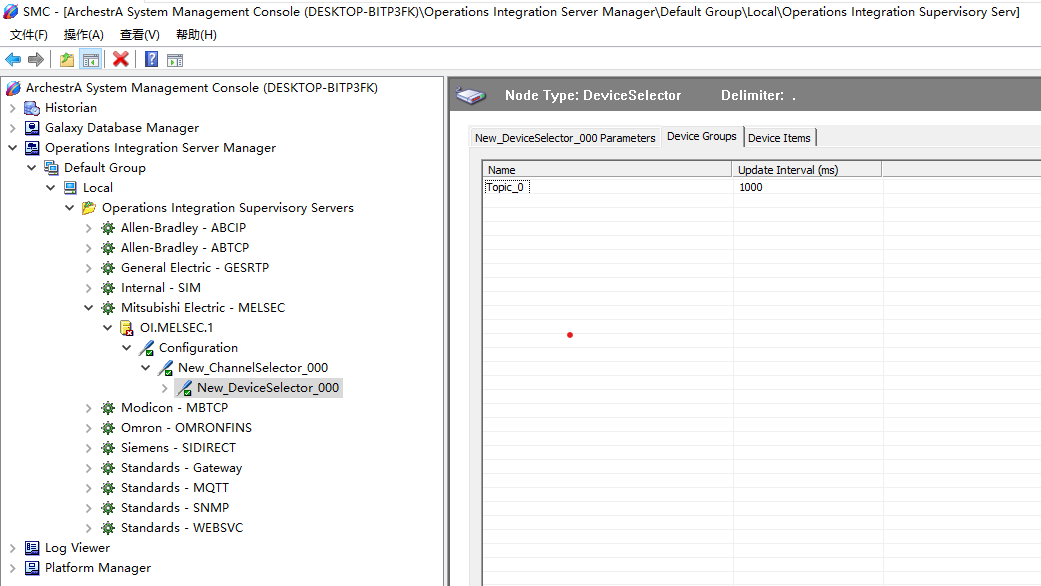

8）而后配置Device Groups(也是我们常说的Topic) 如下图


3、、、INTOUCH配置衔接

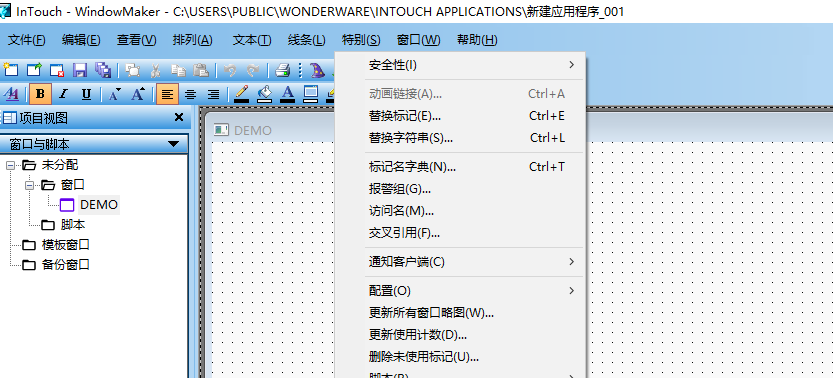

1）新建好InTouch工程后，，，打开Maker，，，点击出格》接见名。。。



2）在接见名界面中点击增长，，，接见名可自界说，，，节点名为MELSEC驱动地点电脑的IP或推算机名，，，利用法式名为驱动名字为MELSEC,主题名为对应Device Group内的通道名T1，，，点击确定，，，保留此接见名。。。

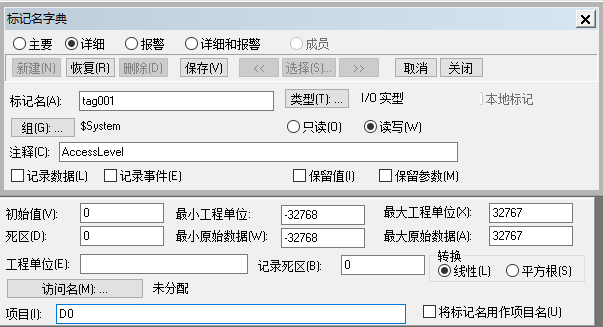

3）点击出格》象征名字典，，，进行变量创建。。。点击接见名，，，对此点配置对应的接见名，，，并在项目名里面填写对应PLC的物理地址。。。

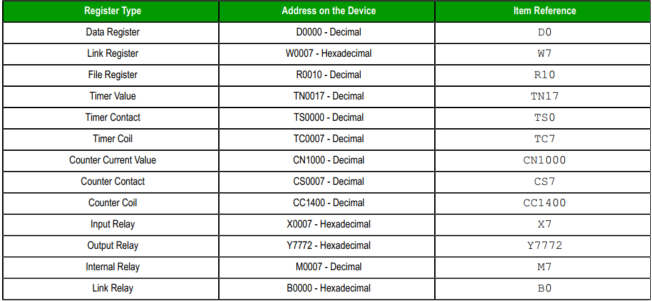

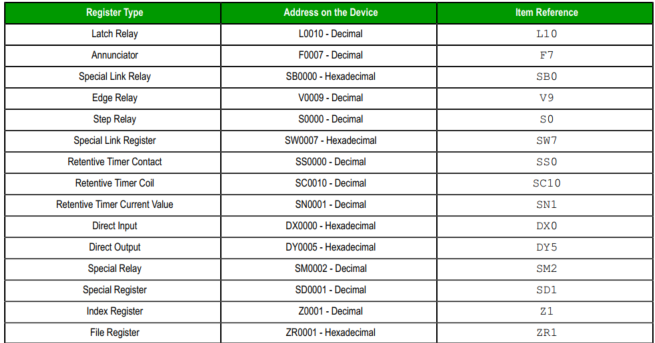

项目名称填写规定举例如下：：



更多具体内容能够参考《MELSEC OI Server User Guide.PDF》
