1、、、筹备工作
装置好Intouch等上位机软件，，，或者使用其他客户端。
装置好 OI.MBTCP.1 驱动，，，或者更新的MBTCP版本，，，若是使用2020版本的Intouch，，，请使用附带的驱动装置盘装置对应驱动，，，不要使用老版本的装置包。
共同使用较老版本的Intouch时，，，能够使用单独的OI.MBTCP装置包

2、、、配置步骤

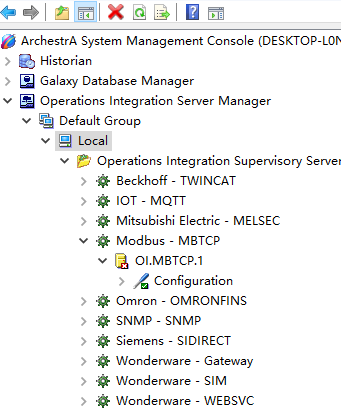

1）打开SMC，，，发展Operation Intergration Supervisory Servers，，，选中Modbus-MBTCP，，，发展至Configuration。

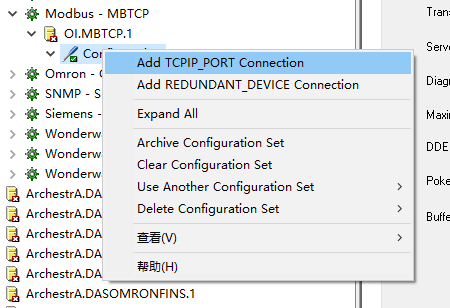

2）右键Configuration，，，选择Add TCPIP_PORT Connection.

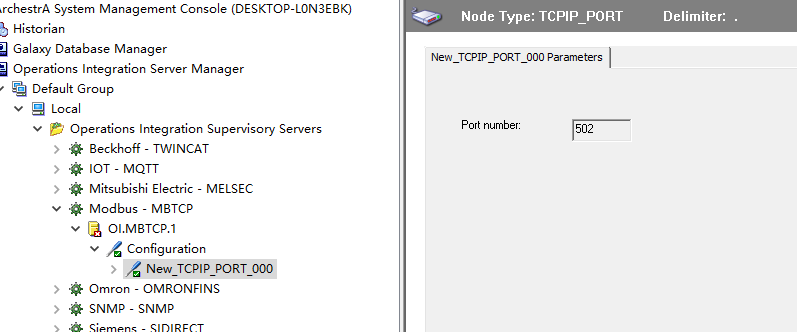

3）右侧界面能够看到MODBUS的默认端标语502

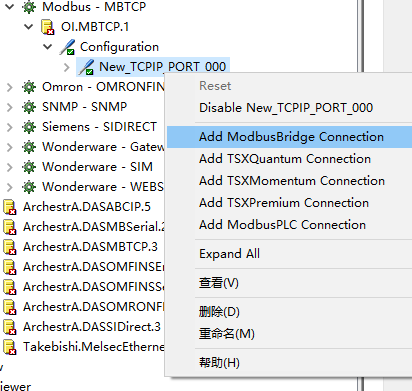

4）在ChannelSelector中有以下5项配置
其中第一项是modbus网桥，，，适合通过网桥设备传输上来的信号
二到四项是Modicon 系列plc的板卡，，，
第五项是其他Modbus PLC 蕴含 Modicon 580 ，，，340 等PLC的配置选项。


本文档只介绍使用ModbusBridge 和 Modbus PLC的衔接方式。

5）使用modbusPLC connection的情况

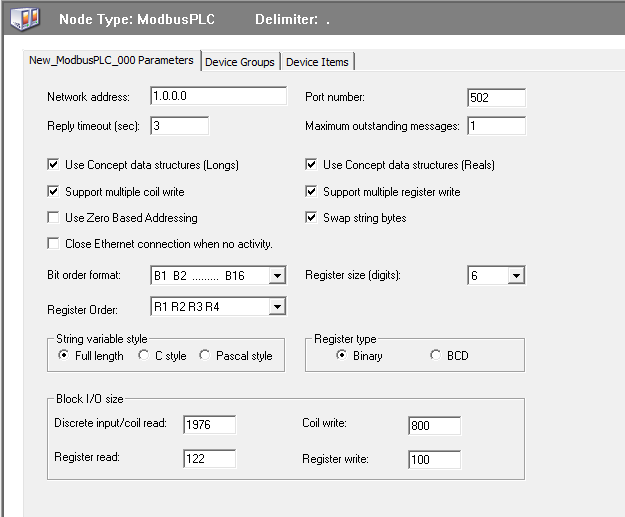

（1）、、、选择 Add ModbusPLC connection
上面的参数有：
Network address：输入PLC的网络地址。
Reply timeout: 通讯点重连的功夫。领域1…60，，，默认3。若是设备无法在一个周期里写入实现，，，设备会重写，，，随后可能进入期待模式。若是设备通讯有列队景象，，，扭转此参数可能使设备收到值的概率增长，，，但是同时延长了收到数据的功夫。默认重连4次终场尝试。
Use Concept data structures (Longs) / Use Concept data structures (Reals)：勾上时驱动依照plc编程环境一样的寄放器挨次读取占用多个寄放器地址的变量，，，反之依照默认的挨次。
Bit order format：输入PLC的位序体式
Register Order：PLC 寄放器写入和读取的挨次，，，用于支持 64 位数据类型
有
R1 R2 R3 R4 (默认)
R2 R1 R4 R3
R3 R4 R1 R2
R4 R3 R2 R1
Register size (digits)：寄放器位数，，，如 40001地址就是 5 。
其他参数能够默认。

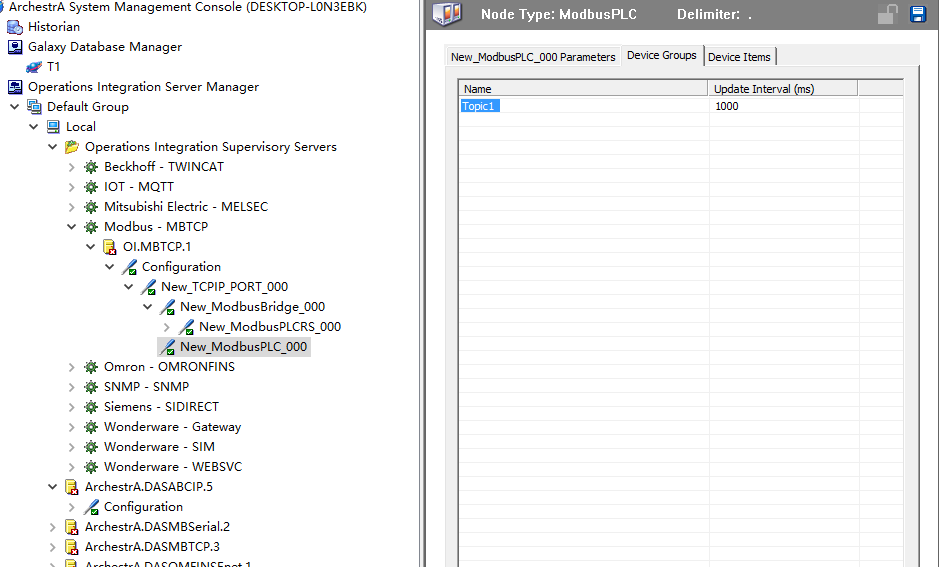

（2）、、、在Device Group页面右键【add】增长一个Topic ，，，名称能够依照现实必要定名。
Update Interval是更新数据的功夫周期。这个Topic之后填写接见名时会用到。


6）使用 ModbusBridge 的情况
此配置合用于所有效Modbus网桥设备，，，以及modbusRTU转换到TCP的设备

（1）、、、选择 Add ModbusBridge Object


此页参数：
    Bridge type：从下拉菜单当选择桥接类型用于衔接到 TCP/IP 端口的网桥，，，可选Modbus 和NR&D Pen-T 桥接两种。
    Network address：输入网桥设备的主机名或IP 地址。
    Maximum outstanding messages：输入允许的列队的最大新闻数量，，，默认2，，，通常不用批改，，，若是通讯不不变，，，建议改大。

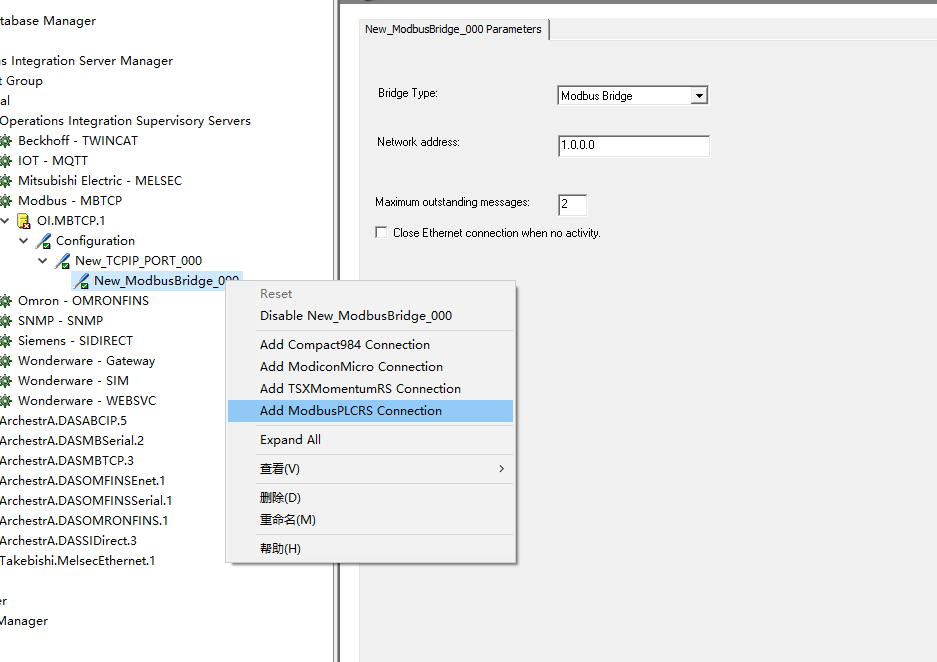

（2）、、、增长plc通讯？？？，，，此处演示ModbusPLCRS Object的情况，，，
Compact984, ModiconMicro,TSXMomentumRS,三种设备在利用具体设备时参考设备参数配置，，，本文不做介绍。
此处能够增长的？？？樽畲笫课 247。

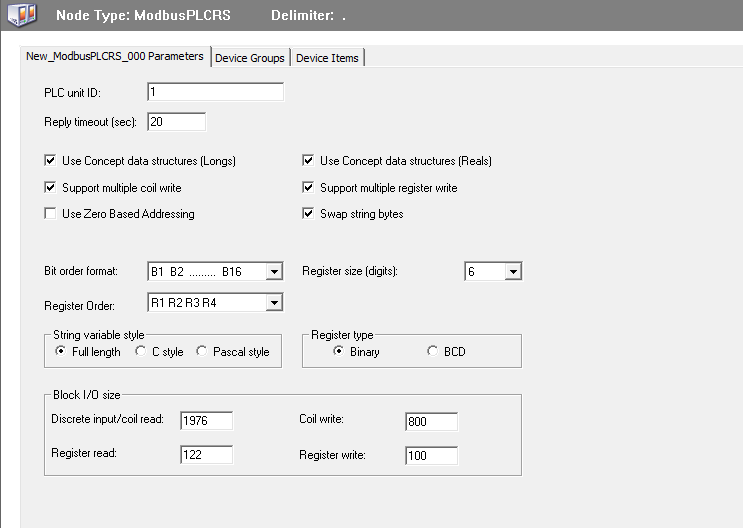

增长ModbusPLCRS Objects 后，，，配置界面如下：
PLC unit ID：bridge 的内部配置蕴含一个 UnitID 参数，，，该参数能够设置为服务器接管的新闻中的 Unit_ID 地址。 当 驱动Unit_ID 框设为 0时，，，网桥将新闻路由到其配置的从设备。 若是服务器的 Unit_ID 设置为 0，，，则新闻将传送到其地址在网桥的 UnitID 框中界说的从设备。 若是服务器的 Unit_ID 设置为非零值（领域 1…255），，，则新闻将传送到该数字地址处的从设备，，，而不论桥中的 UnitID 框的内容若何。
Reply timeout: 输入设备时期待确认的功夫。领域1…120，，，默认20。若是设备无法在一个周期里写入实现，，，设备会重写，，，随后可能进入期待模式。若是设备通讯列队，，，扭转此参数可能使设备收到值的概率增长，，，但是同时延长了收到数据的功夫。
Use Concept data structures (Longs) / Use Concept data structures (Reals)：勾上时驱动依照plc编程环境一样的寄放器挨次读取占用多个寄放器地址的变量，，，反之依照默认的挨次。
Bit order format：输入PLC的位序体式
Register Order：PLC 寄放器写入和读取的挨次，，，用于支持 64 位数据类型
有
R1 R2 R3 R4 (默认)
R2 R1 R4 R3
R3 R4 R1 R2
R4 R3 R2 R1
Register size (digits)：寄放器位数，，，如 40001地址就是 5 。
其他参数能够默认。

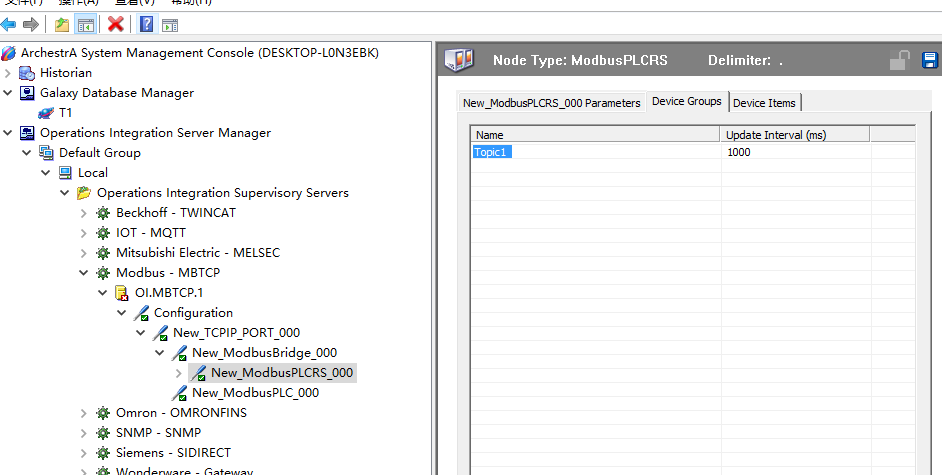

（3）、、、在Device Group页面右键【add】增长一个Topic ，，，名称能够依照现实必要定名。
Update Interval是更新数据的功夫周期。这个Topic之后填写接见名时会用到。


7）以Intouch为例，，，设置上位机接见
OIserver驱动必要被动收到其他软件的接见才会有通讯

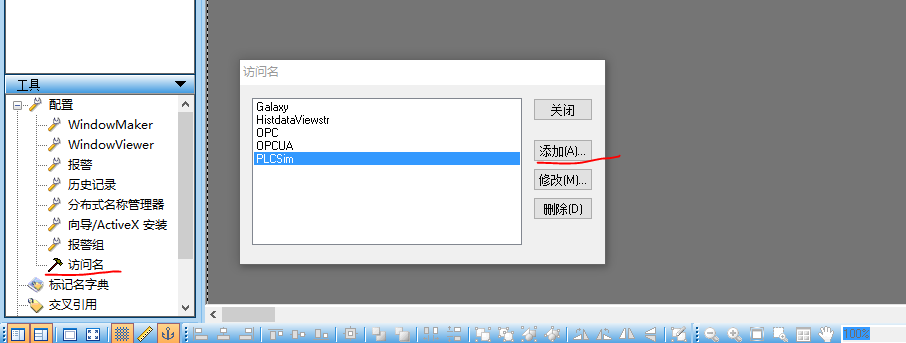

（1）、、、打开Intouch接见名配置增长一个接见名，，，此处是PLCsim。


三个参数：
节点名：驱动法式运行的推算机，，，如驱动和Intouch在统一台推算机上，，，此处能够填 127.0.0.1  或者留空缺。
利用法式名：驱动法式的过程名，，，OI.mbtcp.1驱动的过程名是 MBTCP
主题名：之前配置驱动时留的Topic名，，，此处是Topic1

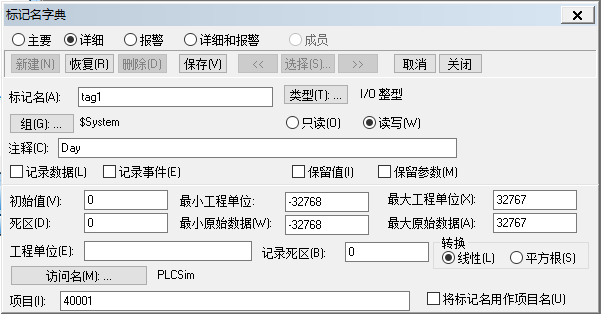

（2）、、、打开Intouch象征名设置，，，如下图，，，接见名里选择刚刚设置的接见名，，，
  项目（Item）可选择填写一个方便治理的字符串或者直接填入plc寄放器地址。


若是填入寄放器地址，，，则驱动Device Item页留空，，，若是选择填入一个方便治理的字符串，，，则Device Item页为plc地址和此字符串的绑定表，，，如下图。
[项目（I）填 tag1 ]


8）通讯调试

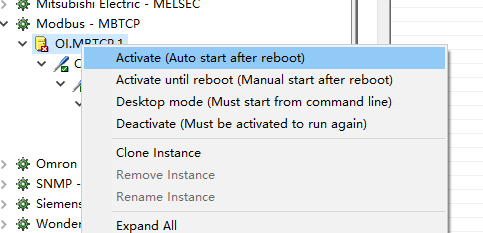

配置实现后右键启动驱动


随后启动Intouch viewer
能够看到驱动调试界面的变动，，，在此处出现了Intouch对驱动的接见，，，即主题名

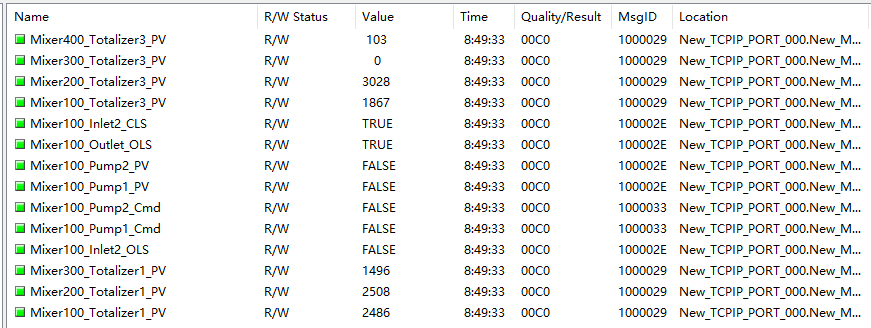

点进去能够看到所有有接见点的状态，，，其中有一列为每个变量的通讯质量代码【Quality/Result】。


3、、、当苦衷项

1）通讯地址后缀

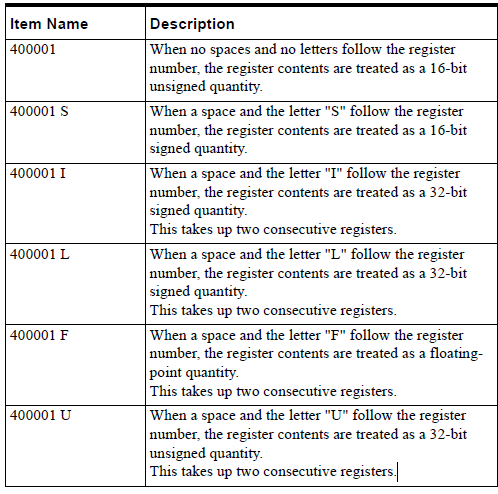

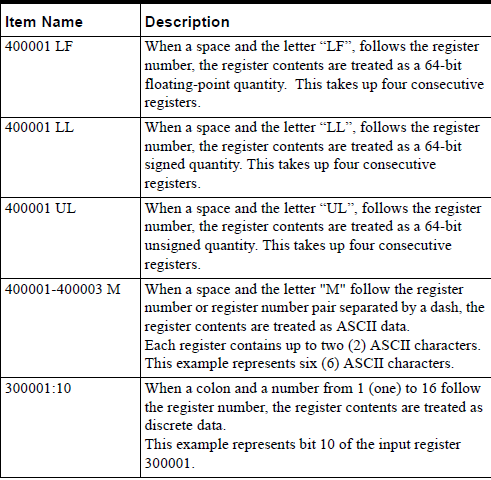

常见Modicon PLC的寄放器地址后缀如下，，，其他情况请搜索驱动援手文档。



2）把稳变量的合理散布

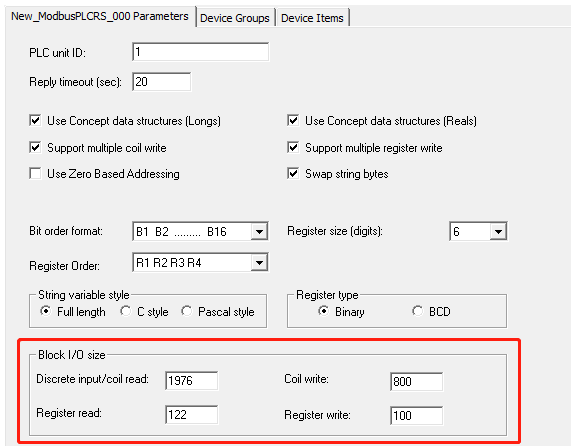

下图Block I/O size里的四个参数，，，别离是一个Topic内离散和寄放器读写的最大数量，，，（此处参数正常配置是不必要批改的），，，现实利用中大体能够等效为：
    离散量一个Topic内不超过 1500个，，，
    整形变量不超过120个，，，
    占2个寄放器地址的长型，，，浮点变量不超过 60 个，，，
以上变量混合在一个Topic里的时辰必要进一步削减数量。


3）统一PLC变量较多时的处置步骤
（1）PLC内的地址尽量“挤在一路”
如 40001和40003地址都占用，，，则 40002地址不要留空，，，本地址陆续时，，，驱动会让尽可能多的变量读取写在一条报文里，，，大大削减通讯报文的密度。
（2）分配给plc更多的衔接
如下图，，，一个TCPIP_PORT下能够增长多个 ModbusPLC Connection，，，
里面配置统一个PLC的IP地址，，，此时驱动也会分配更多线程处置这台PLC的通讯，，，
好比 某PLC有10000个通讯变量，，，能够1000点一个Topic，，，建10个ModbusPLC Connection。
把稳这种配置会增长PLC的网络衔接数，，，此时必要在硬件上增长网络通讯？？？，，，能够在不影响CPU？？？榈那榭鱿录涌焱ㄑ端俣。
